第一節  概述

1.1技術方案編制說明

DCC裝置SIS控制系統自2008年運行至今已使用10年，卡件的各電子元件使用情況已到壽命后期，SIS控制系統中部分硬件也早已停產，備件匱乏，維修困難。為保證DCC裝置后續的安全運行，需要對該裝置的SIS控制系統進行整體更新。同時增加GDS系統。

現由山東某石油化工集團有限公司（簡稱買方，下同）擬向(簡稱賣方，下同）購置DCC裝置GDS系統、SIS控制系統升級項目部分設備。經由買方、賣方雙方共同充分商定，訂立本技術協議，以便雙方共同遵守，本協議一式2份，雙方各執一份。具體內容如下：

本技術方案是項目執行的基礎文件之一，經雙方確認簽字后可作為合同技術附件。

本技術方案將在涵蓋DCC裝置GDS及SIS控制系統升級各項功能的基礎上，為用戶提供兩套完整且具有高度可靠性、可用性和專業性，并具備良好操作界面的先進控制系統。

本技術方案對整個工程項目范圍內GDS系統、SIS控制系統更新升級、安全可靠、技術性能、供范圍、技術服務、工程項目實施、系統的組態、軟件集成方式等方面提供執行依據。

1.2設計規范及術語定議

標準規范系統將符合下列規范和標準要求

Code or standard 編號或標準	Title 標題
ANSI C37.90A (IEEE 472)	Guide for surge withstand capability test electrical transient protection 浪涌保護能力測試電氣瞬間保護指導
ANSIC3.9.5	Safety requirements for electrical and measuring control instrumentation 電氣和測量控制儀表的安全要求
ANSI/ASZC Q94	Quality management & quality system elements – guidelines 質量管理和質量系統原理-指導方針
ANSI/ASQC Q91	Quality system – model for quality assurance indesign/development, production, installation & servicing 質量系統–用于設計/研發、生產、安裝和維修的質量保證模式
EN 50014	Electrical apparatus for potentially explosive atmospheres-general requirements 用于爆炸環境的電氣設備的通用規定
EN 50018	Electrical apparatus for potentially explosive atmospheres-intrinsically safe "d" 用于爆炸環境的安全隔爆型電氣設備
EN 50020	Electrical apparatus for potentially explosive atmospheres-intrinsically safe "i" 用于爆炸環境的本質安全型電氣設備
EN 50081-2	Electromagnetic compatibility generic emissions standard 電磁兼容性的通用干擾標準
EN 50082-2	Electromagnetic compatibility generic immunity standard 電磁兼容性的通用抗干擾標準
IEC 60068-2	Basic environmental testing procedures for electronic components and electronic equipment 電子元件和設備的基本環境測試程序
IEC 60364-4-1	Equipment safe separation 設備安全隔離
IEC 60079	Electrical apparatus for explosive gas atmospheres 用于爆炸氣體環境的電氣設備
IEC 60801	Electromagnetic compatibility for industrial process measurement and control equipment 工業過程測量和控制設備的電磁兼容性
IEC 61508	Programmable systems for safety related applications 用于安全措施的可編程系統
IEC 61511	Functional safety: safety instrumented systems for the process industry sensor 功能安全：用于過程工業傳感器的安全儀表系統
IEC 801-3	Radiated electromagnetic field requirements 無線電磁的室外要求
IEEE 472	Electrical transient protection 電氣瞬時保護
IEEE 802	Local area network 局域網
ISA-S 71.04	Environment control for process measurement and control systems: airborne contaminants 過程測量和控制系統環境條件—空氣污染物
ISO 9001:2000	Quality management systems – requirements 質量管理系統需求
NEMA ICS 2	Standard for industrial control devices, controllers and assemblies – Part ICS 2-230, components for solid state logic system 工業控制設備、控制器和配件的標準ICS 2-230 部分–用于固態邏輯系統組件
NEMA ICS 3	Industrial systems – Part ICS 3-304, standards for programmable controllers 工業系統ICS 3-304部分，可編程控制器標準
NEMA ICS 6	Enclosures for industrial controls & systems 工業控制和系統外殼等級

圖1 軟件與操作系統兼容性表格

第二節  技術方案

1.1  DCC裝置原SIS控制系統概述

SIS控制系統自2008年投入運行至今均已使用10年，本套SIS控制系統均采用美國TRICONEX公司提供的TMR Ver9.10型TRICON控制系統。

該系統原來采用了TRICON v9.10的硬件版本，主處理器是MP3008，由主機架1個和3個擴展機架組成。編程、調試和監控的平臺是基于windows-xp操作系統的TriStation 1131 4.1完成。操作站操作系統采用windows-xp平臺，上位機界面HMI 由Intouch9.5來開發完成。

目前該TRICON系統已經投用了10年，主要存在如下問題。

DCC裝置在用的TRICON控制系統能兼容到 Windows XP, Intouch 軟件 V9.5 版本同樣不支持 Window-7操作系統。如更換新的操作站和工程師計算機則無法再安裝使用這些軟件。

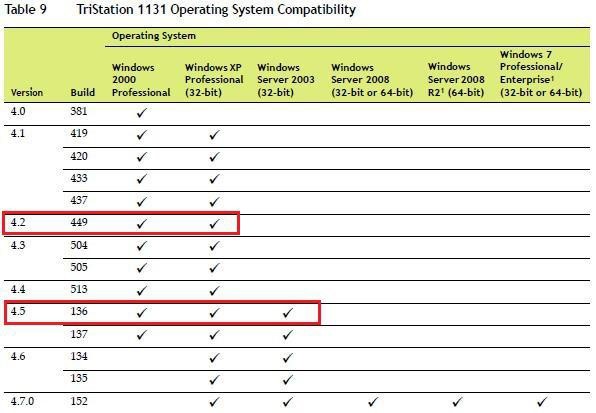

軟件與操作系統兼容性說明表格如下：

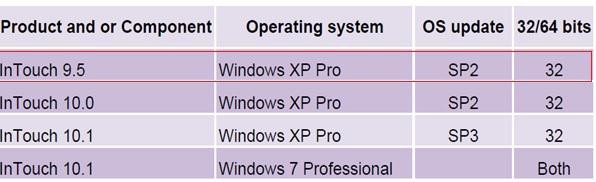

圖1 軟件與操作系統兼容性表格

圖 2 Intouch 軟件與操作系統兼容性表格

SIS控制系統硬件版本Ver9.9，且系統軟件Tristation 1131 Ver 4.1.最高支持的系統硬件版本為 V10.1。從而造成 Tricon 軟硬件不能兼容。

TRICON 系統軟件與硬件兼容性說明表格如下：

圖3 TRICON 系統軟硬件兼容性表格

本套SIS控制系統投用時使用的模擬量輸入模件型號為 3700A，該卡件從 1995 年投入市場至今已經使用超過 20 年時間，目前 TRICONEX 公司已經停止銷售，替代3700A卡件最新產品型號為 3721 。根據系統產品應用生命周期及功/性能設計更新需求，該卡件已處于停止銷售階段“Withdrawn from Sale”，目前市場上已無法采購到近期生產的全新 3700A 卡件。

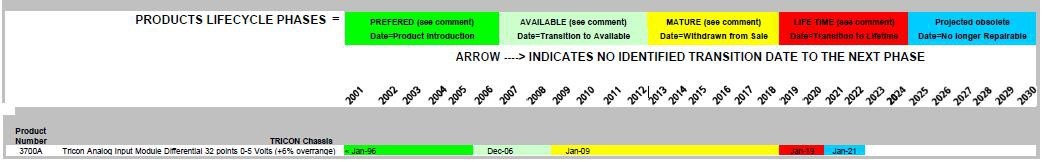

圖4 3700A 產品生命周期表

由于現場SIS控制系統的操作站和工程師站采用DELL商用機，安裝 Windows XP 操作系統。隨著科技行業和計算機技術的發展，更安全、更可靠、運算速度更快的產品不斷推出。微軟公司官方已于 2014 年 4 月 8 日正式宣布對 Windows XP 系統停止服務，建議用戶不要在不受保護的情況下使用。另外，目前從 DELL、HP 等 PC 機生產廠商購買的計算機已經無法安裝 Windows XP 操作系統，市場上已無法采購到安裝 Windows XP 系統的計算機用于備件供應。

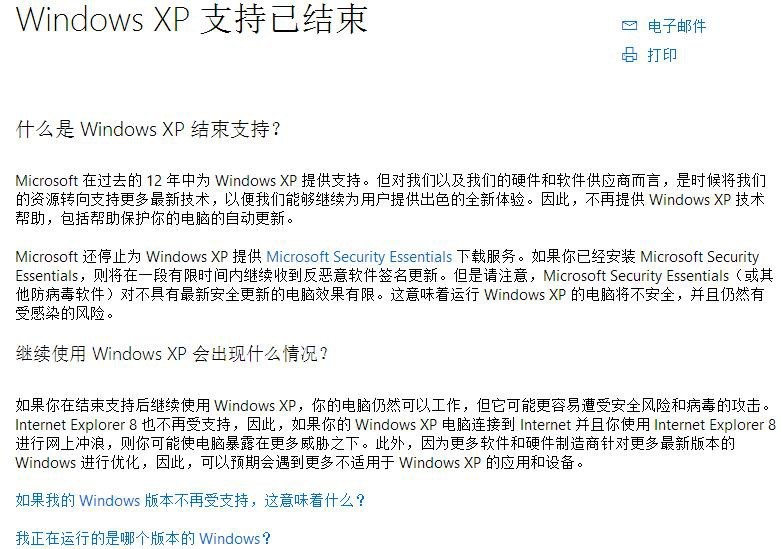

圖6 Windows XP 停止服務聲明（摘自微軟中國官方網站）

操作站和工程師作為控制系統的重要組成部分，一旦操作系統出現問題將給生產帶來不可預估的影響，因此建議用戶將操作站計算機更換為 DELL 工作站級計算機，安裝目前市場上最主流的且更為安全、易用的 Windows 7 系統。

1.2  DCC裝置SIS控制系統更新升級及新增GDS方案

本套SIS控制系統更新升級選用TRICON 的v10.5版SIS控制系統，保持全廠TRICON系統的一致性。該系統采用了當前先進的微處理TMR 硬件技術和成熟可靠的Tristation 1131軟件系統，具有完整的裝置聯鎖保護功能、系統自診斷和SOE功能。

1.   本套SIS控制系統更新升級改造后設置 2 臺操作站、 1 臺工程師站。GDS系統設置1臺工程師站/操作站/SOE。

操作站、工程師站與兩個通訊模件TCM4351B進行通信，采用TCP/IP以太網協議。操作員站INTOUCH 運行版提供操作人員使用，工程師站INTOUCH開發版提供工程師使用。通過DDE SERVER 與TRICON 控制器進行數據交換；工程師站使用時，運行TRISTATION1131 軟件，用于ITCC 系統分類邏輯編程、組態、調試、在線監測、診斷等，也可以用于SOE 順序事件收集，以用于分析和判斷停車事故的原因。

更換原來的系統機柜，包括機柜內的24VDC 穩壓電源、溫度變送器、繼電器、空開、線槽、端子等，重新布置。一路為UPS供電，一路為市電。其中一路供電中斷，不影響系統正常運行。為SIS控制系統同時提供24VDC冗余電源，用于各現場儀表回路供電。

原模擬量輸出模件AO3805E和模擬量輸出端子板ETP、原數字量輸入模件DI3503E 和數字量輸入端子板ETP 均全部更換。

將原有3個主處理器MP3008更新升級為MP3009，并與全廠的TRICON 系統保持一致的硬件版本v10.5。

將原數字量輸出模件DO3625更新升級為3664卡件，數字量輸出端子板ETP更新升級。

將原模擬量輸入模件AI3700A更新升級為3721卡件，原模擬量輸入端子板ETP更換為9761-210。

所有的應用軟件TS1131/DDE/SOE/EnDM/INTOUCH與全廠的其它TRICON系統保持一致。保留輔助操作臺不變。

GDS系統：

所提供的GDS系統是獨立完整的、可工作的、滿足買方招標書技術規格書要求的，并將對整個控制系統的產品質量、技術服務和技術支持等多方面提供保證。

賣方的GDS方案完全滿足或優于有限公司GDS技術規格書

根據GDS系統技術規格中要求，配置如下：

控制系統由以下幾部分組成：

l  控制室設備（工程師站、操作員站、打印機）。

l  控制站和I/O卡（GDS）。

l  系統通信網絡（控制網、高速現場總線）和信息網絡接口設備。

l  機柜和操作臺等。

l  其它設備。

第三節  技術參數

3.1  設計要求

更新升級后SIS控制系統及GDS系統能實現機組安全聯鎖保護、機組調速、機組防喘保護以及工廠設備保護等相關功能。

更新升級后SIS控制系統遵循如下原則：

（1）   TRICON系統具本TUV AK5/6認證、安全級別SIL3認證

（2）       TRICON  I/O模塊是三重化冗余容錯技術。

（3）       TRICON  I/O模塊具有自診斷功能，并且可以顯示I/O模塊詳細報警信息。

（4）       ITCC 設計理念為故障安全型。

（5）       Tristation 1131 為開放式結構，系統組態靈活、方便、可靠。

（6）   SIS控制系統 與DCS通訊采用RS 485通訊。

（7）       系統制造和設計符合ISO 9000質量體系認證。

3.2過程接口

過程接口為輸入輸出卡、配電器、HART多路轉換器、開關、繼電器等相關聯設備。

輸入輸出卡件具有光電隔離，通道具有隔離，同時還故障診斷。

與輸入輸出卡件連接的最終執行元件采用故障安全型。

3.3  操作站兼工程師站及SOE站

操作站人機友好界面采用單屏顯示，每套人機界面單獨操作，互不影響。

操作站與SIS控制系統采用TCP/IP通訊協議。

操作站人機友好界面設有權限管理。（具體權限有：最高權限、工程師權限、班長權限、操作員權限）

在人機界面上可實現旁路投入/切除功能。

用于系統組態、編程、故障診斷、狀態監測、程序修改、在線下載以及離線仿真調試功能。

具有事件記錄存儲、事件記錄打印和事件記錄導出等相關功能。

操作站數量： 2 臺

3.5  通訊方式

操作站、工程師站及SOE站與SIS控制系統采用TCP/IP通訊協議。

SIS控制系統與DCS系統采用RS485

3.6系統負荷

SIS控制系統負荷不超過可用資源50%

3.7系統冗余

TRICON  CPU3008 采用三重容錯技術。

TRICON  I/O卡件具有三重冗余。

TSIS控制系統采用1：1冗余供電。

24V電源采用1：1冗余供電，電源負荷小于50%。

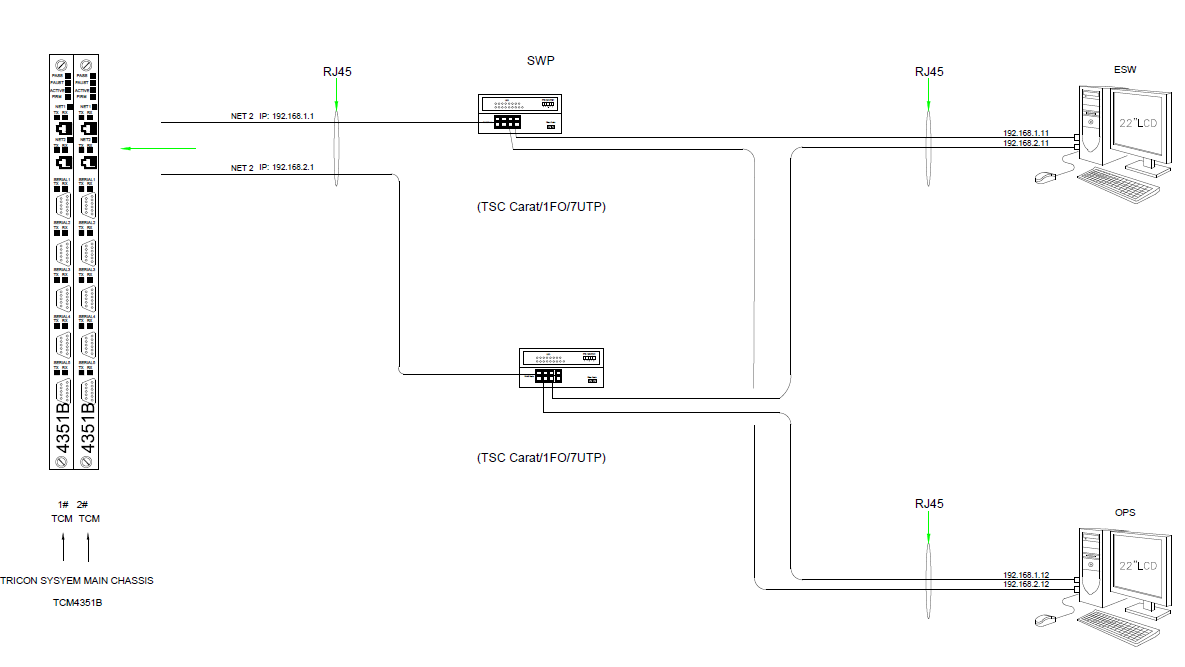

3.8 SIS控制系統系統網絡結構圖：

第四節 系統功能綜述

4.1 GDS及SIS控制系統功能

本套SIS及GDS系統部分硬件基于三重冗余容錯的TRICON系統，軟件為Tristation1131編程軟件，將完成機組啟?？刂啤C(jī)組聯鎖控制（含超速保護）、速度A/M控制（含升降速、暖機、臨界轉速、超速實驗、靜態測試等）、性能負荷控制、機組控制防喘振控制、油系統控制等綜合控制功能。

同時系統提供SOE順序事件記錄功能，配合HMI（軟件為 WonderwareIntouch）監控軟件，實現包括過程和機組參數的監控、操作（如：壓縮機出入口流量、壓力、溫度、油系統、振動及位移系統等）的監控、安全保護邏輯、壓縮機性能控制、動態工作點顯示、報警記錄及歷史數據采集等功能。

4.2   系統功能簡述

4.2.1  聯鎖保護功能

過程輸入和輸出信號與TRICON系統連接，通過內部的用戶程序來實現機組的聯鎖停機邏輯、開機啟動順序控、機組防喘振控制及裝置安全聯鎖保護等相關功能。聯鎖點設計軟旁路切除開關以便于現場儀表的維護。

4.2.2速度控制

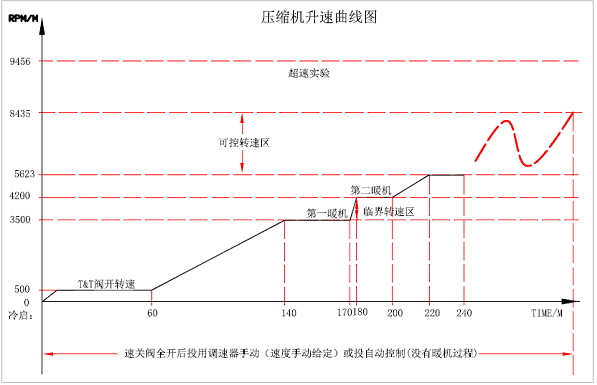

將根據汽輪機主機廠的啟機曲線（下圖）編制自動或手動啟機程序.在自動啟機模式下,根據啟機曲線的升速率,蒸汽透平將自動從零轉速升到最小連續轉速。另外，還將組態速度越過監界轉速的控制。在手動啟機模式下，操作人員可在從零轉速到最小連續轉速之間的任何轉速下停留（臨界轉速區除外）。一旦達到最小連續轉速，操作人員可在最小連續轉速及最大連續轉速之間控制工作轉速。TRICON控制器給出的執行信號為4-20mA標準信號。除升速和運行模式外，轉速控制器還提供超速試驗和正常停機模式。

4.2.3  防喘振控制

正常運行階段，TRICON系統將根據壓縮機入口流量、入口壓力、出口壓力及相應溫度，科用TRICONEX獨特的防喘振技術來給出壓縮機喘振線，實際工作點的喘振工況圖，判斷是否發生喘振并使要作點工作在最小喘振開度。如發喘振，則由防喘振控制器的輸出值進行調節防喘振控制閥。TRICONEX獨特的喘振預測技術只需基于壓縮機的入口流量、出口壓力、入口壓力、出口溫度及入口溫度等五個量來實現控制。

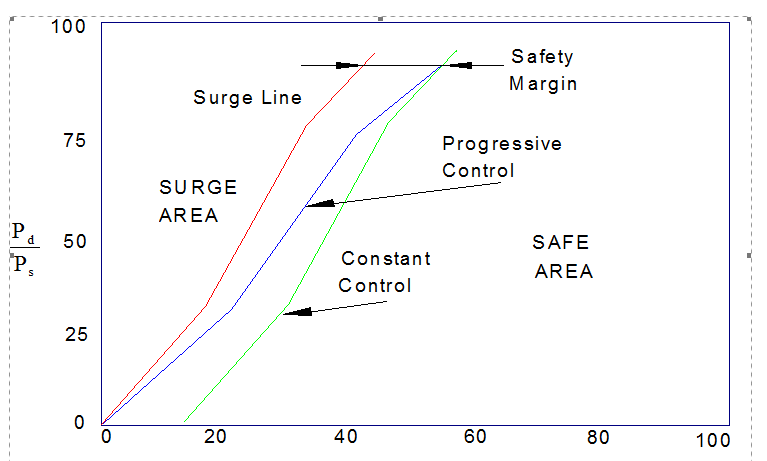

通用喘振線

喘振參數

壓縮機的喘振點可由壓比（Pd/Ps）及入口流量表測出的入口流量計算得出。入口流量的測量值與Pd、Ps、Td及Ts等可用來計算等價喉部壓差h，進而作出喘振預測。

防喘振控制的I/O要求

Tag         Type          Function

PT            AI                入口/出口壓力

TT            AI                入口/出口溫度

FT            AI                入口流量

PV            AI                防喘閥

SOV           AI                旁路/放空閥

ESD           DI                透平跳車

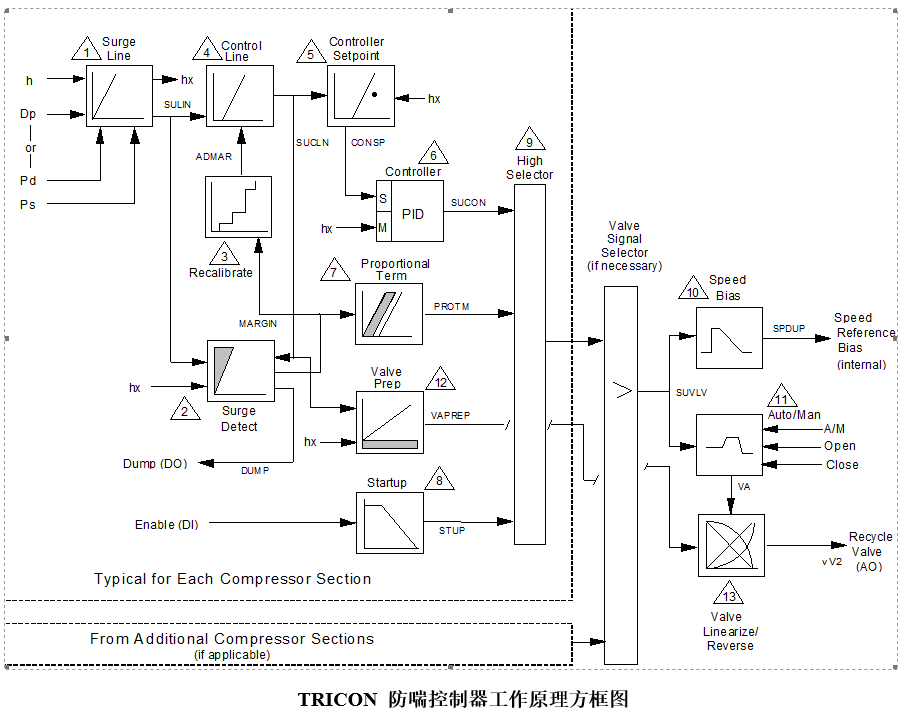

防喘控制方框圖

防喘振控制可由單元框圖的形式來描述。每個框圖有已定義的功能，個通過輸入輸出信號（均給出位號名）與其他框圖相互作用。

控制線及安全裕度重校：

如果系統檢測到工作點越過喘振線，表示喘振已發生，喘振控制線將按組態參數的大小自動向右調節一定的裕度，從而再次加大安全余量。可能導致喘振的條件有：

因壓縮機磨損導致實際的喘振線移位

變送器調校不準確

安全裕度不足

過程條件突變

喘振線設置錯誤

安全裕度重校有兩種組態方法；即等百分比增加（如2％），或一個累加量（如1，2，4，8％等），重校發生的最大次數可組態限定。安全裕度重校還可以復位回零，即清除每次喘振發生時自動累加的裕度量，使控制器回到最初組態預設的初始安全裕度值?？刂破骺娠@示如下變量：

喘振發生次數（校準次數）

初始安全裕度

當前重校后的安全裕度

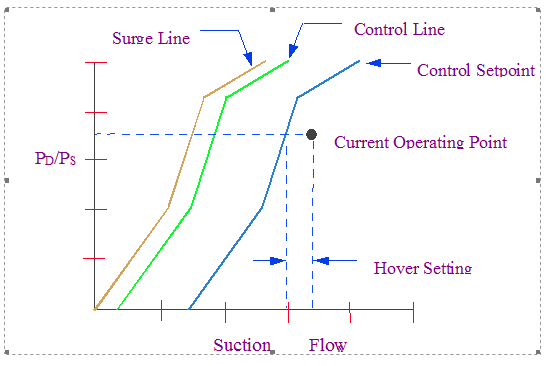

控制器設定值徘徊線：

一般情況下，壓縮機不會在喘振線上持續運行或過長時間運行。當工作點在控制線右方（安全區域），喘振控制器的設定值將在當前工作點（Hx）的左側，并與工作點（Hx）始終保持某一設定值（由組態時設定）。如果設定值與喘振控制線重合時，喘振控制器的設定值將不再左移，這時如果工作點還向左移，系統將逐漸大開回流閥以防機組喘振。

當工作點向喘振區移動的速度大于，且越過設定徘徊點時，喘振控制器執行如下動作：

防喘閥迅速打開。

設定徘徊點將按相同的速率快速減小，直至防喘閥大開。

新工作點建立。

控制器設定徘徊線

適應性增益和非對稱響應

喘振控制器提供了一種適應性增益特性。當工作點在喘振控制線右方時，該特性減少了比例動作。當工作點在喘振控制線右方的操作裕度超過設定距離，則調用適應性增益特性。

根據比例或積分響應，防喘閥可打開。該特性使得防喘閥響應快。當工作點安全地移到喘振控制線的右方，防喘閥以設定速率慢關，保證將透平驅動機及工況控制器調整到新的工作條件下。

4.2.4  比例功能

系統有純比例調節階段，該階段可獨立于正常PI控制器打開防喘閥。當工作點移到喘振控制線左方，而正常PI控制器無法提供足夠響應，可能導致嚴重的過程失序時，則進入該階段。亦即在控制線左方到達某一特定裕度，則打開防喘閥，進入該階段。當工作點與喘振線重合時，防喘閥全開。

換言之，工作點進入喘振控制線及喘振線之間時，防喘閥按比例打開。該比例輸出信號與其它功能的輸出經高選器后，最后輸出到防喘閥。即使在喘振控制器失調情況下，此特性仍可保護機組。

4.2.5  手動控制

有兩種手動控制方式：第一種為全手動控制。它允許手動開關防喘閥，而不顧喘振控制器的作用。這種方式用與安裝和試車，以方便儀表維護。但不能用于裝置的正常生產。因?yàn)槿绻到y(tǒng)被置于全手動狀態，喘振控制器將無法打開防喘閥。第二種為部分手動控制，在這種方式下，手動輸出值和控制器自動運算值經過高選擇后，最后輸出到防喘閥。

4.2.6  喘振與轉速解耦控制

通過串級控制調節壓縮機的速度或入口調節閥的開度來滿足工藝要求時，當壓縮機進入喘振調節時，有時性能控制會同時要求減小流量（如性能控制變量為入口壓力時），兩個控制回路是互相反作用的，從而造成系統的不穩定，使機組更加接近喘振。針對這種情況，性能控制器和喘振控制器會將各自的輸出加權到對方的控制響應中去，從而實現解藕控制來使兩個控制回路協調動作，迅速穩定系統。

4.2.7  DUMP輸出

當工作點在喘振控制線左方出現特定竄動時，可組態一個觸點輸出打開大功率電磁閥，來使防喘閥快開，當系統從喘振狀態回來時，電磁閥重新得電。對閥的控制則可從比較例控制恢復到正常的喘振控制。

4.3操作員畫面說明

本系統設計有獨立的操作站，監控軟件將選用Wonderware公司的Intouch軟件，其系統平臺基于Window-7操作系統，該軟件通過高速網絡與控制器通訊，確保數據的及時刷新，從而更好地實現操作人員監控和操作。主要操作畫面如下：

4.3.1  流程圖畫面及操作狀態

包括工藝流程畫面，潤滑油流程畫面，密封油流程畫面，蒸汽及凝結水流程畫面，軸振動、軸位移、軸承溫度監測畫面及機組及附屬設備的狀態和運行參數。

4.3.2  機組順控啟動畫面

當壓縮機組各項起動條件具備，系統發出允許起動命令后，機組開始啟動，并有燈光顯示。起動機組分兩種方式：自動起動或手動起動，自動起動是將按照編好的程序按升速曲線自動升速。當機組轉速達到正常轉速時，機組進入運行狀態。在整個升速過程中操作員也可以人為干預，即操作員可以設定目標速度，按操作員的意愿操作機組，這種操作即手動操作，手動和自動可隨時切換并能做到無擾動。

4.3.3  調速畫面

顯示機組的整個啟動轉速曲線，目標速度及實時速度曲線，DCS遠程控制速度參考值，停車時的瞬時轉速值。

4.3.4  壓縮機喘振控制畫面

顯示壓縮機的性能曲線：喘振線，防喘振控制線、重新標定的喘振控制線，當前工作點及其它有關測量參數，如流量、進出口壓力和溫度等。

4.3.5  實時趨勢畫面

來自實時量，按參數類型分類，操作員可選時間段及儀表位號。

4.3.6  歷史趨勢畫面

按參數的類型分成若干畫面，每畫面都有各類趨勢畫面的菜單及功能鍵，趨勢時間間隔設定，起始時間，并顯示系統中發生報警或聯鎖點的位號、名稱。發生的時間：年、月、日、時、分、秒，報警或聯鎖點的值。

4.3.7  報警歷史畫面

按各點報警或聯鎖發生的先后順序排列報警,顯示報警聯鎖點的位號，名稱，報警或聯鎖狀態,及報警或聯鎖值，發生的時間：年、月、日、時、分、秒。

第六節 工程項目進度計劃

開工會確認進度。

第七節 工程項目執行

7.1  工程服務及責任劃分

7.1.1乙方責任

乙方在整個項目執行其間為甲方提供優良的項目管理服務，并指定負責該項目的項目經理和項目工程師。項目經理負責工程計劃、管理、人員組織、進度及與買方的聯系。

乙方提供的工程服務包括：設計、硬件制造、機柜集成、系統組態、工程資料交付、測試、培訓、FAT、控制現場服務、SAT以及開車運保服務。

工程界面：

?  GDS及SIS控制系統機柜以內的電纜接線由乙方完成。

?  從現場接線箱的系統側到GDS及SIS控制系統的回路圖由乙方完成。

?  輔助操作臺內的接線、布置圖由乙方完成。

?  操作站、工程師站/SOE與GDS及SIS控制系統和DCS通訊聯接均由乙方完成。

7.1.2   甲方責任

乙方與甲方分工界限在機柜內端子排處。

• TRICON控制系統成套機柜以外的電纜接線。

• 提供原系統改造前最終版組態備份文件。
• 甲方提供雙路220VAC電源。
• 甲方負責確認乙方提供的TRICON系統設計方案，并配合甲方進行工作，乙方送交甲方的技術問題應在5個工作日內給予答復。
• 配合乙方回路測試和聯鎖試調。
• 甲方現場安裝環境，以達到滿足TRICON系統的安裝要求。TRICON系統的安裝環境要求如下：
•


第八節工程項目執行

8.1  質量保證

在甲方規定的安裝和存放條件下，乙方擔保其產品對產品的質量保證期為：

·         裝置工藝開工后12個月，或交貨后18個月，兩者以先到期者為準。

在質量保證期內，乙方對其制造的所有產品，無論是工藝、材料或軟件的缺陷，負責在一周內免費更換和修理，必要時自費派遣有經驗的工程師到現場處理，處理后產品的質量保證期仍然維持到原定的質量保證期為止。

在質量保證期后，乙方提供及時、良好的服務以及備品、備件的供給。在合同保證期內，免費提供最新版本的系統軟件、應用軟件及升級服務。對于由于軟件版本等引起的系統故障，乙方將及時處理，并在48小時內趕到現場。

8.2  售后服務響應

乙方在國內設有多處服務機構，目前已設置長期服務機構的地點包括北京、上海、廣州、南京、沈陽、成都、武漢等。具有多名資深的服務技術人員，可以提供24小時的快速及時的響應并完全具備在現場提供系統安裝指導、調試開車服務和現場人員培訓的能力。
